Katalog HM1.2

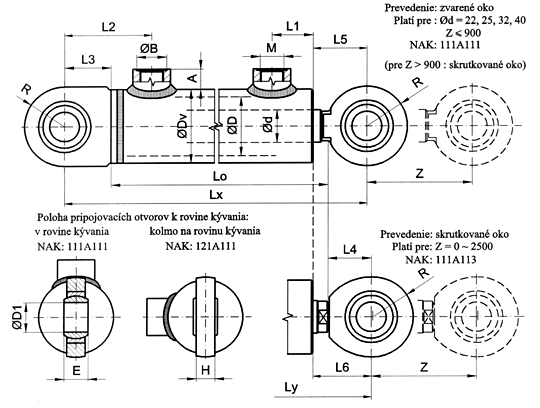

Přímočarý hydromotor HM1.2 dvojčinný

Ø D	Ø d			Ø Dv	Lx	Ly	Lo	L1	L2	L3	L4	L5	L6	H	E	Ø D1	M	Ø B	A	R	R1	R2
32	18	20	22	42	155+Z	-	99+Z	33	44	27	-	40	-	13	16	20	14x1.5	18	12	27	27	-
40	22	25	28	50	152+Z	155+Z	95+Z	27.5	58	31	29	36	39	13	16	20	16x1.5	20	14	27	27	27
50	25	28	32	62	177+Z	185+Z	112+Z	40	67.5	36	37	39	47	17	20	25	22x1.5	27	18	32.5	32.5	31
63	32	36	40	75	185+Z	190+Z	112+Z	42	69	38	40	46	51	17	20	25	22x1.5	27	18	35	35	35
70	36	40	45	85	203+Z	211+Z	124+Z	42	80	42	45	50	58	19	22	30	22x1.5	27	18	40.5	40.5	40.5
80	40	45	50	95	205+Z	215+Z	128+Z	46	77	42	45	47	57	19	22	30	22x1.5	27	19	40.5	40.5	40.5
90	45	50	55	105	267+Z	267+Z	158+Z	49	84	51	58	73	73	24	25	35	27x2	32	19	47	47	47
100	50	55	63	115	286+Z	286+Z	161+Z	50	88	57	68	83	83	25	28	40	27x2	32	19	51	51	51.5
110	55	63	70	130	312+Z	312+Z	181+Z	58	93	60	71	88	88	28	32	45	33x2	39	22	56	56	60
125	63	70	80	145	335+Z	335+Z	190+Z	65	98	65	80	102	102	32	35	50	33x2	39	22	61	61	61
140	70	80	90	160	381+Z	397+Z	211+Z	85	113	80	90	110	110	38	44	60	33x2	39	22	72.5	80	72.5

Tučně vyznačené jsou základní průměry pístnic (pro ně platí uvedené hmotnosti hydromotoru)

TECHNICKÉ ÚDAJE

Jmenovitý tlak:	16 MPa
Max. pracovní tlak:	20 MPa
Zkušební tlak:	24 MPa
Max. pracovní rychlost:	0,5 m/s
Teplota pracovní kapaliny:	-30 až +100°C
Zdvih hydromotoru:	viz tabulka doporučených zdvihů, nebo podle přání zákazníka
Těsnící prvky:	Merkel, Busak+Shamban
Tlumení:	bez tlumení
Vyhotovení:	viz tabulka NAK, nebo podle přání zákazníka
Využití:	všeobecný průmysl, mobilní technika, zemědělství
